DOZATOARE CU REGULATOR VACUUM

Dozatorul controleaza accesul clorului, precum si doza de clor pentru amestec, la instalatiile ADVANCE standard (pentru un singur puncte de dozare, fara panou de reglare la distanta) . Dozatoarele dispun de :
- tub rotametru si robinet reglare manuala a dozei de clor ;
- limitator de presiune 0,5 bar in recipientul de clor cu filtre pentru clor ;
- ventil de siguranta pentru accesul clorului in instalatie ;
- sistem de siguranta si conducta de evacuare a clorului in afara statiei ;
- semnalizare optica a lipsei de clor in instalatie.

Intervale disponibile pentru capacitatea de dozare :
201CX: 0,6-12; 1,4-28; 3,5-75; 5-200; 25-500; 45-900; 100-2000 g/h Cl2 ;
202CX: 200-4000 g/h Cl2 ;
203CX: 500-10000 g/h Cl2 ;

EJECTOARE

Ejectorul reprezinta componenta hidraulica a instalatiillor ADVANCE,
fiind prevazut cu un ventil de siguranta la refularea apei in instalatie.
In ejector se realizeaza amestecul clorului gazos in apa, trecerea apei prin
acesta determinând producerea vacuumului in instalatie .
Functionarea ejectorului este conditionata de existenta la alimentarea acestuia a debitului si presiunii de alimentare corespunzatoare .
Daca presiunea necesara nu este disponibila in sistemul de transport al apei
sau alimentarea ejectorului se face din rezervor, se utilizeaza o pompa booster pentru ridicarea presiunii .

Presiune necesara la ejector pentru clorinare in rezervor :
- dozare pâna la 2000 g/h : min. 2 atm.
- dozare 2001-4000 g/h : min. 4 atm.
- dozare 4001-10000 g/h : min. 5 atm.
Pentru clorinare in conducta, pompa se alege conform unor diagrame specifice.

Constructiv, ejectoarele sunt dimensionate pentru presiuni / contra-presiuni de :
0-1,4 bari (injectie in rezervor) ; 1,5-10 bari (injectie in conducta);
11-18 bari (la cerere, pentru dozare max. 2000 g/h).
Conectarea la instalatia de apa se face pe filet si / sau furtun de cauciuc .
Conducta vacuum ( de legatura cu dozatorul ) furnizata are lungimea
standard 7,5 m dar pentru cazurile in care ejectorul se monteaza la distanta
se furnizeaza conducta vacuum de lungime si diametru corespunzator .

PANOURI ROTAMETRU

Panoul cu 1 sau mai multe tuburi rotametru cu robinet de reglare a dozei este
o componenta utilizata in instalatiile cu o configuratie care permite :
- supravegherea si reglarea la distanta a dozajului de clor in apa ;
- conectarea la un singur aparat de dozare a 1 - 4 (la cerere max.8) ejectoare,
cu reglarea diferentiata a dozei de clor pe fiecare ramura .

Intervale disponibile pentru capacitatea de dozare :
0,6-12; 1,4-28; 3,5-75 ;5-200; 25-500; 45-900; 100-2000 ;
200-4000; 500-10000 g/h Cl2 ;

Pentru capacitatea de 10 kg/h sunt disponibile numai panouri cu 1 tub rotametru.
O instalatie cu panou cu rotametru se identifica prin cifra 3 pe ultima pozitie din cod, iar in cazul in care se clorinarea se face pe mai multe ramuri, se adauga la cod o cifra reprezentand numarul ejectoarelor si se indica capacitatea de dozare maxima pentru fiecare ramura .

Exemple:
201C3 - 500 g/h
= instalatie cu panou cu 1 rotametru pentru reglarea la distanta a dozei de clor
202C3 - 3 (2000 g/h + 500 g/h + 500 g/h)
= instalatie cu panou cu 3 tuburi rotametru care permite realizarea clorinarii pe 3 ramuri, prin cuplarea la un dozator cu capacitatea de 4 kg a 3 ejectoare

Schimbatorul automat de butelie se utilizeaza in cazurile in care se clorineaza
debite mari de apa si nu sunt disponibili recipienti de clor cu capacitate mare.
Schimbatorul permite clorinarea continua, prin comutarea alimentarii instalatiei pe o butelie plina pe durata schimbarii buteliei de clor golite .

Schimbatorul nu este utilizabil pentru capacitati de dozare sub 200 g/h.

O configuratie cu schimbator implica utilizarea a doua aparate de dozare
precum si a unui panou cu rotametru de reglare a dozei .

Teava colectoare este un accesoriu care permite montajul pe perete al aparatului de dozare si conectarea la recipientul de clor cu o teava spirala .
Utilizarea tevii colectoare este recomandata din urmatoarele considerente :

- nu permite patrunderea in instalatie a clorului in stare lichida ;
- faciliteaza functionarea instalatiei la parametrii necesari in sezonul rece,
  datorita pernei incalzitoare cu care este prevazuta ;
- realizeaza decantarea partiala a impuritatilor din clor ;
- protejeaza dozatorul la schimbarea buteliilor de clor ;
- permite instalarea in incinte separate a recipientilor de clor ;
- este dotata cu robinet de siguranta pentru intreruperea alimentarii cu clor .

Sunt disponibile tevi colectoare verticale pentru conectare la 1-4 butelii si tevi
colectoare orizontale pentru conectare la 1-6 butelii sau butoaie cu clor .

Tevile colectoare se livreaza cu perna incâlzitoare (24 V / 25 W ) si tevile
spirala din cupru aferente ( lungime standard 1 m sau la cerere) .

Teava colectoare orizontala pentru butelii 1-6 racorduri

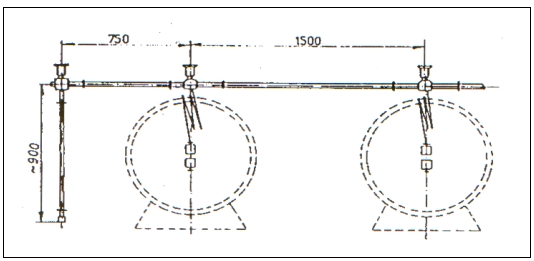

Teava colectoare orizontala pentru butoi 1-6 racorduri
