ADVANCE 200 VARIANTE DE MONTAJ

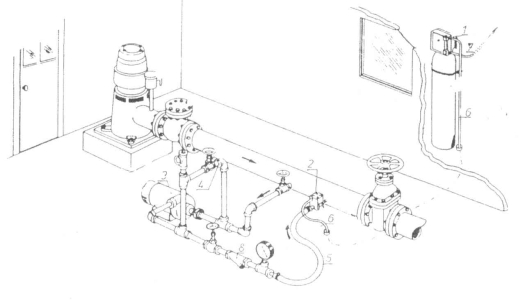

mont 1

Instalatie 201C1
1 - dozator; 2 - ejector; 3 - pompa pentru apa de alimentare; 4 - by-pass;
5 - furtun de cauciuc; 6 - furtun de vacuum; 7 - furtun de legatura cu atmosfera; 8 - filtru

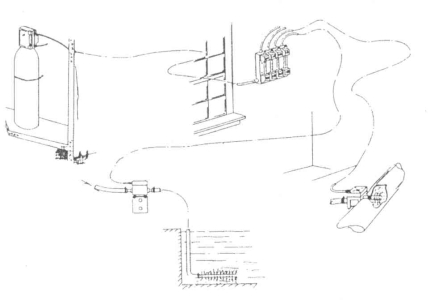

mont 2

Instalatie 201C3 - 4
( dozator montat pe butelie ; panou cu 4 rotametre ; injectie în rezervor si conducta )

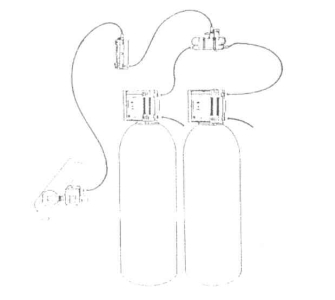

mont 3

Instalatie 202C5
( instalatie cu schimbator; dozatoare montate pe tevi colectoare cu 2 racorduri;
panou cu 1 rotametru ; ejector fixat pe perete )

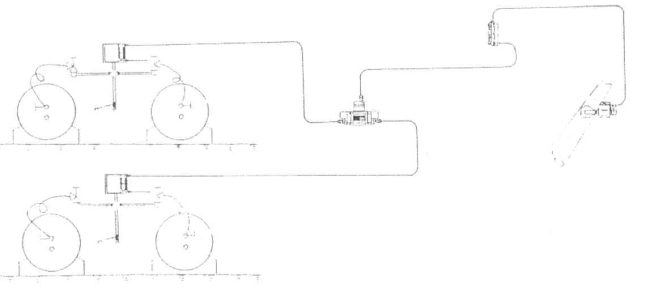

mont 5

Instalatie 201C5
( instalatie cu schimbator; dozatoare montate pe tevi colectoare cu 2 racorduri pentru butoi;
panou cu 1 rotametru ; ejector fixat pe conducta )
